烏來山中的弧線,福山教會方舟教堂/無有建築

位於烏來的泰雅族福山部落,是極為美麗的世外桃源,距離城市一個小時多的車程,因翡翠水庫水源保護政策,為低度開發之自然山水風光,長年在交通不便與水源地保護政策下,保留了原始山林風貌,但在物質上因為經濟困難,心靈上信仰失去,產生許多教育與家庭問題。於是林慶台牧師發起方舟計畫,期望修建原有教會以成為婦女小孩的庇護所,並重建當地信仰。

三十年前興建舊福山教會時,直接開挖山坡成一缺角,建造了一水泥建築體。今天,山坡歸零已經沒有必要也並非自然,所以無有建築以一個回應山勢的弧形屋頂,與自然坡形對話;如同上帝的手,輕撫山的傷口,於形體與精神上進行修補,闡述尊重自然的建築動作。

福山教會方舟教堂/無有建築
© YHLAA

弧形屋頂除了撫平山形,同時也暗喻泰雅族傳統信仰中,帶領靈魂回到祖靈之所的彩虹橋,而支撐這弧形屋頂的結構則是五支將瞻仰象徵化為實體並且支撐屋頂的十字架,保護著底下的人;同時呈現基督走入民眾之間的救世精神。除了主要支撐的十字架外,次要穩定構造的系統為連接各支點間的鋼棒,相連時於天空畫出數個菱形,組成泰雅族的祖靈之眼圖騰,保護著泰雅子民。

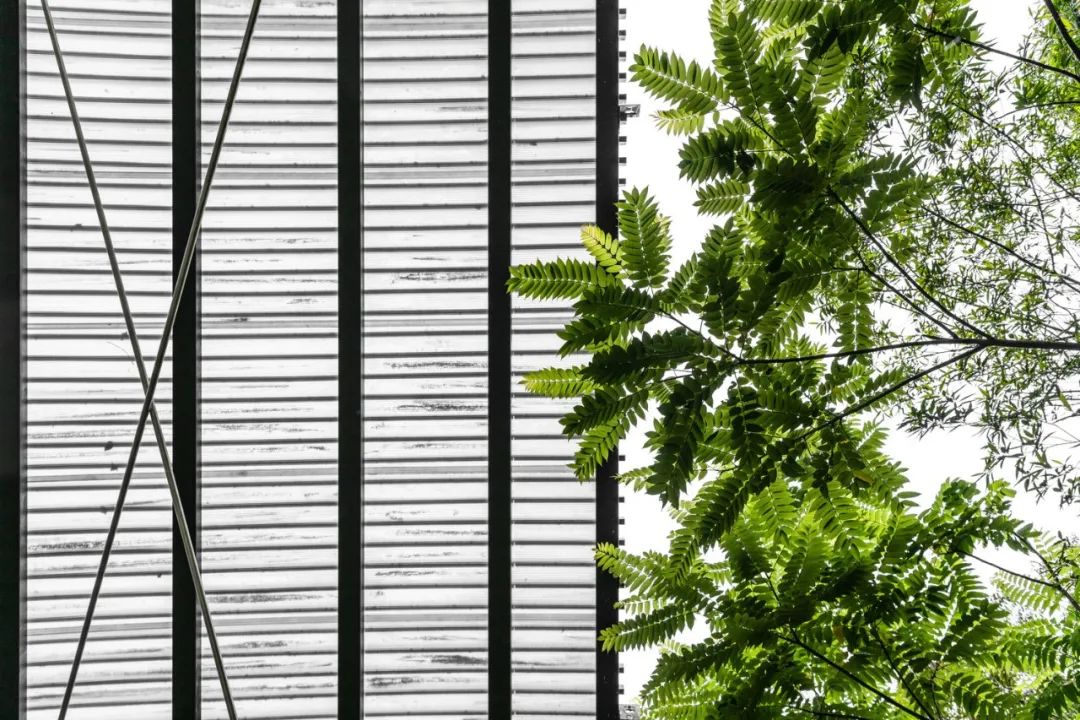

弧形屋頂製造了風的通道,使得涼爽的谷風於白日穿過弧屋頂下方開口,進入室內,並將熱空氣由靠山邊高窗帶走,創造舒適的室內環境並達到節能節費效果。屋頂的木格柵提供晨會時,上方柔和光線灑下的神聖效果,午後西曬時間,則以山勢與植栽進行遮掩。半遮蔽的格柵也使教堂於夜晚時,避免形成光害,僅微微透露著光,指引著方向。

無有建築在滿足教會各類空間活動基本所需外,對當地的原住民部落加以了額外的關注與考量,將部落的原始信仰轉化為弧形的屋頂,並用磚石天花板來象徵廣闊的天空。建築師堅信人與自然間的關系是時有時無且忽遠忽近的。這棟6公尺高的建築完美地詮釋了這種似有似無的狀態。

福山教會方舟教堂/無有建築
© YHLAA
福山教會方舟教堂/無有建築
© YHLAA

福山教會方舟教堂/無有建築

© YHLAA

相應的公共通勤設施自然就沒有那麼便利。教堂的一層重新利用了1980年代的混凝土教堂遺址。這個混凝土教堂在牆面全部竣工後,就因為一些特殊原因被荒廢了近30年的時間。在本次的方舟教堂作品中,建築師對混凝土遺址進行了充分地利用,將其改建為了婦女和兒童的庇護所,並在二層加建了福山教會的教堂

福山教會方舟教堂/無有建築

分析圖

福山教會方舟教堂/無有建築
© YHLAA
福山教會方舟教堂/無有建築
© YHLAA

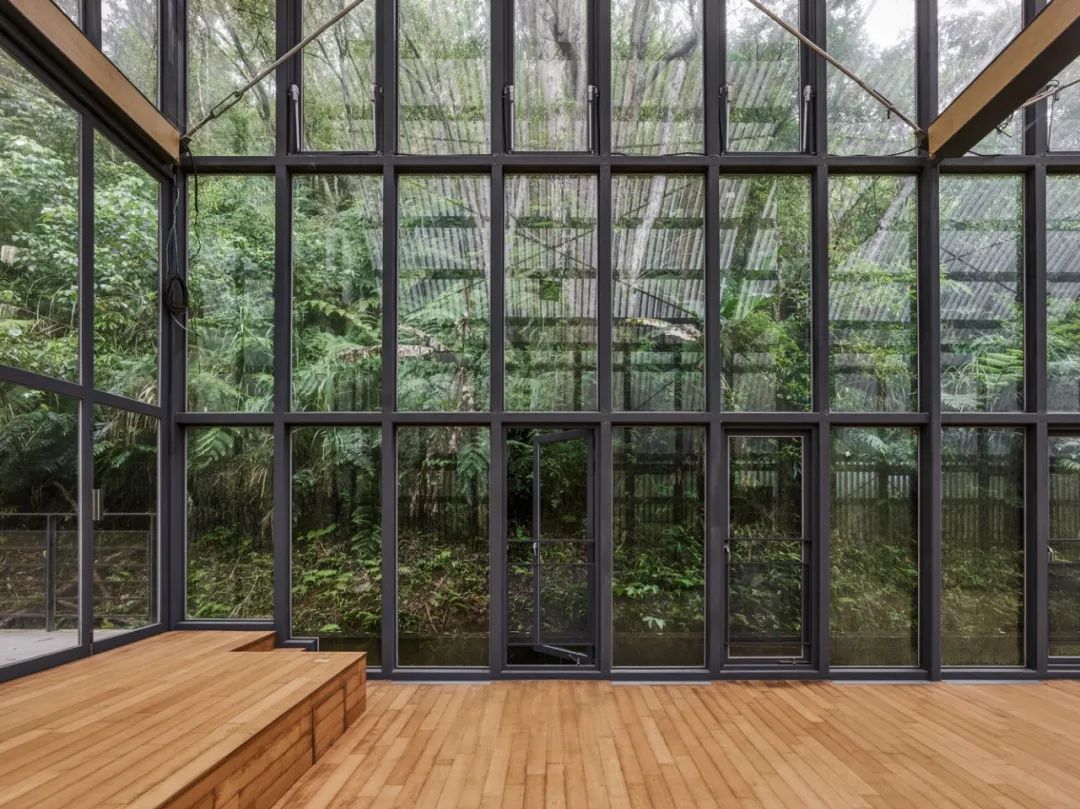

方舟教堂的空間具有高度的靈活性,以滿足各種不同活動的空間需求。例如,教堂內講壇的後側就可以一直延伸到室外露台,給相應的戶外活動提供合適的空間,包括日常觀景和婚禮慶典等。

福山教會方舟教堂/無有建築
© YHLAA

福山教會方舟教堂/無有建築
© YHLAA

福山教會方舟教堂/無有建築
© YHLAA

建造所需的金屬和木頭材料都會事先在山腳下進行預加工。這些材料在完成後才會被轉運到教堂建造的所在地進行組裝。建造過程中所產生的廢料都會被重新運用到牆面的塑造上,進而實現施工廢料零運輸且零清理的目標。

福山教會方舟教堂/無有建築

結構分析
福山教會方舟教堂/無有建築
© YHLAA
福山教會方舟教堂/無有建築
© YHLAA

福山教會方舟教堂/無有建築
© YHLAA

考量到台灣當地的炎熱氣候,建築師憑借格柵和遮陽篷的設計以最大程度地減少室內所受到的陽光直射。格柵的設計手法還可以滿足教堂內部的通風所需,以進一步減少建築能源的消耗。

福山教會方舟教堂/無有建築
© YHLAA
福山教會方舟教堂/無有建築
© YHLAA

福山教會方舟教堂/無有建築
地面層平面圖

福山教會方舟教堂/無有建築
二樓平面圖

福山教會方舟教堂/無有建築
屋頂平面圖

福山教會方舟教堂/無有建築
立面圖

福山教會方舟教堂/無有建築
立面圖

福山教會方舟教堂/無有建築
剖面圖

福山教會方舟教堂/無有建築
屋頂等角透視

福山教會方舟教堂/無有建築

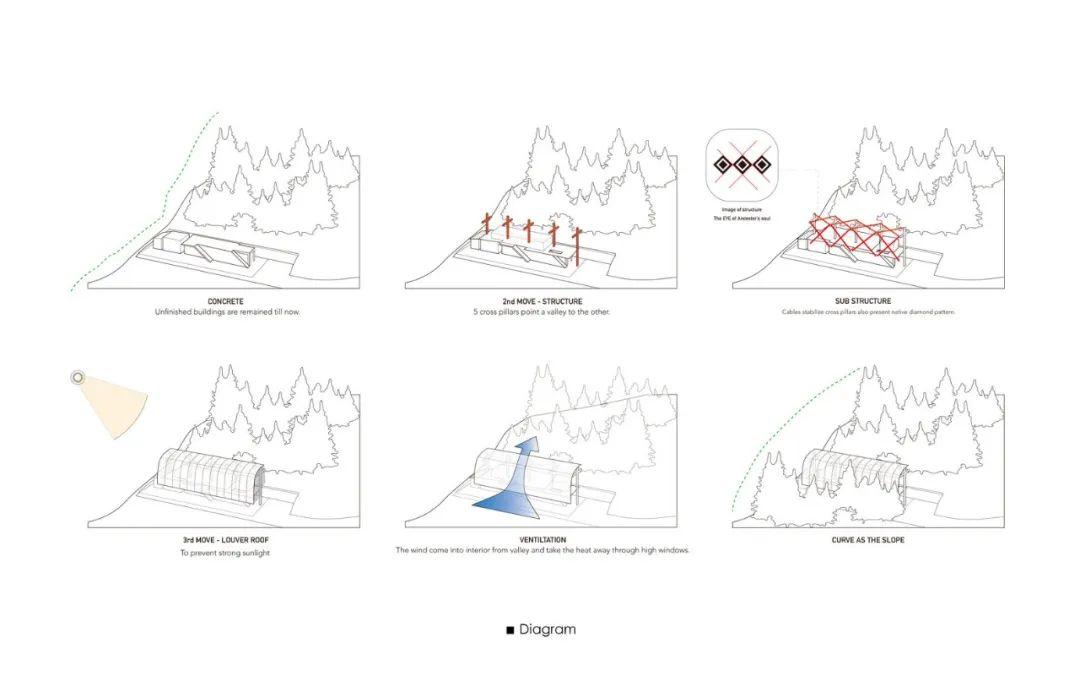

分析圖

作品資訊

作品名稱:福山教會─方舟計畫
作品位置:新北市烏來區福山
業主:林慶台+方舟計畫團隊
建設設計:無 有建築 Wooyo Architecture
主 持 人:劉冠宏、王治國
參 與 者:游宏濤、林子文、薛亦珊
結  構:楊斯然
水  電:無 有
空  調:無 有
室  內:無 有、兆吉設計
景  觀:無 有

施  工
建築、水電、空調、室內、景觀:台灣熊 工程促進會

材  料
外  牆:木格柵/屋面外飾材
     PC板/屋面防水材
     鋼構/屋面結構材
     現況牆面拆除碎石/廁所牆面
開  口:鋼構/屋面結構材、玻璃
室  內:海島型木地板/室內地坪/工班選料
景  觀:透水磚/戶外地坪
     木格柵/戶外欄杆扶手

基地面積:531㎡
建築面積:現有建築面積 189㎡
     新作建築面積 242㎡
樓地板面積:431㎡
層  數:地上二層

設計時間:2013年7月至2014年5月
施工時間:2014年7月至2015年11月
